半導体・電子部品調達

各種半導体、回路部品及び機構部品の輸入、国内販売

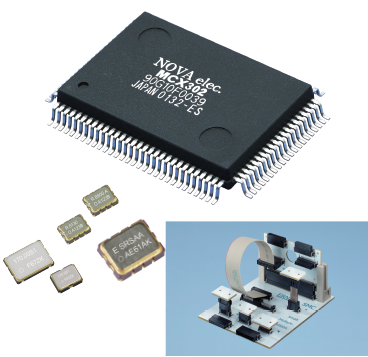

■IC（集積回路）、トランジスタ、ダイオード、発振器、バリスタ、センサ
■抵抗、コンデンサ、コイル
■コネクター、キー、ボルト、ナット
■スイッチング電源

IC（集積回路）、トランジスタ、ダイオード、抵抗、コンデンサ、
丸型（MS）コネクター等は、米国MIL規格製品も取扱いをいたしております。
入手困難の市場在庫品もお探しいたしますのでお問い合わせください。

プログラマブル水晶発振器の国内販売

■エプソンプログラマブル水晶発振器（P-SPXO）

●プログラマブル水晶発振器とは、プログラムすることにより任意の周波数を設定することができる水晶発振器です。
●ご注文をいただいたあと、ご希望の周波数を書き込むだけで出荷できるため、短納期かつ柔軟な対応が可能です。
●弊社にて書き込み加工を行うため、小ロット・短納期対応が可能で、お客様の開発段階から量産対応まで幅広く貢献できる　製品です。
●周波数書き込み済みのプログラマブル水晶発振器は、一般的な固定波水晶発振器と同じようにお使いいただけます。

プログラマブル水晶発振器（P-SPXO）

出力:CMOS	SG-8018シリーズ（標準品）	SG-8101シリーズ（高精度）	SG-8200シリーズ（低ジッタ・高温度対応）	SG-8201シリーズ（高精度・低ジッタ・高温度対応）	SG-9101シリーズ（スペクトラム拡散機能付き）

電源電圧	1.62V～3.63V（1.8V/2.5V/3.3V Typ.）
出力周波数範囲	0.67MHz～170MHz		1.2MHz～170MHz		0.67MHz～170MHz
周波数許容偏差/ 動作温度	±50×10-6/-40℃～＋105℃	±15×10-6/-40℃～＋85℃ ±20×10-6/-40℃～＋105℃ ±50×10-6/-40℃～＋105℃	±50×10-6/-40℃～＋125℃	±15×10-6/-40℃～＋105℃ ±25×10-6/-40℃～＋125℃	±50×10-6/-40℃～＋85℃ ±50×10-6/-40℃～＋105℃
シリーズ型番	ー	ー	SG-8200CJSG	ー	8201CJ
	SG-8018CG	SG-8101CG	SG-8200CG	SG-8201CG	SG-9101CG
	SG-8018CE	SG-8101CE	ー	ー	SG-9101CE
	SG-8018CB	SG-8101CB	ー	ー	SG-9101CB
	SG-8018CA	SG-8101CA	ー	ー	SG-9101CA

出力:LVPECL	SG-8503CA (2周波セレクタブル)	SG-8504CA (4周波セレクタブル)	SG-8506CA (I2C-Bus ユーザープログラミング)

電源電圧	2.5V -0.125V to 3.3V +0.33V
出力周波数範囲	50㎒～800㎒
周波数許容偏差/ 動作温度	K:±31.5×10-6/-40℃～+85℃(カスタム品/オプション) L:±50×10-6/-40℃～+85℃
消費電流	90mA Max.
出力電圧	VOH:Vcc – 1.025V Min.　VOL:VCC – 1.62V Max.
立ち上がり/立ち下がり時間	400㎰ Max.
発振開始時間	10ms Max. (Vccの最小規格値のtを0とする)
周波数切替時間	1.5ms Max. (SG-8503CA:FSEL端子に新しい周波数を設定後) (SG-8504CA:FSEL0、FSEL1端子に新しい周波数を設定後)			11.5ms Max. NEW_FREQ bitにて新しい周波数を設定後
Offset Frequency	100.00㎒	125.00㎒	156.25㎒	250.00㎒	312.50㎒	500.00㎒	625.00㎒
Phase jitter Typ. 12kHz to 20㎒	0.31㎰	0.30㎰	0.26㎰	0.26㎰	0.29㎰	0.28㎰	0.29㎰
